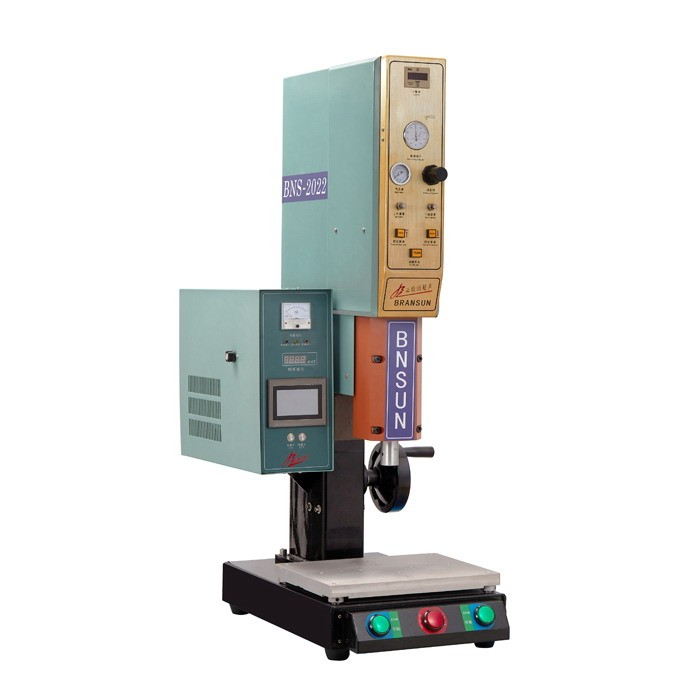

20KHZ 模擬線路 超聲波塑焊機(精密型機架)
產品特點product Features
- 20KHZ系列
- 模擬線路超聲波塑焊機
(精密型機架)
整機特點:
●本機采用模擬線路,電箱內部模塊化電路設計,減少超聲波電信號干擾,確保超聲波輸出穩定,設計專用硬件調頻裝置,調節模具頻率和機器諧振
●全中文高清數字化觸摸屏,人機界面操作窗口調整各焊接參數,具有高速、高效、高精度等優點,數字式動力觸發功能,焊接穩定性強
●整機采用精密型機架,內部配置電動機,可帶動焊頭上下升降微調,精準機械限位控制,精度更高,適用調配不同高度的產品
●機箱裝配頻率顯示面板可顯示頻率,配合專用調頻裝置,保障模具頻率和機器諧振
●系統程序采用過載保護系統,應對模具及外界原因造成設備主要部件損壞或異常時,觸摸屏顯示過載警報,并中止工作以及等待手動復位,如模具頻率和機器頻率不一致就馬上報警,機器異常故障立刻報警,機器異常故障也立刻報警,以警示操作員及時處理,保障的設備長期的高效使用
●電箱功率管采用鐵殼功率放大管,出力大并且穩定
●換能器部分采用合資牌換能系統,輸出強勁穩定。使焊接時間減短,效率提高
●換能器盒上下運行依靠滾珠線性導軌,低摩擦,壽命長,承受高速運動能力好,確保焊頭長期高精度焊接
●底板調模方式,配合精密機械限位微調,平臺四點式調整焊接面水平,調試模具更加快捷準確
●機架采用方型立柱支撐,結構強度高,配置燕尾導軌可進行上下移動,定位精準,導向穩定,克服了圓型立柱后仰的問題,焊接穩定性更好
●氣缸采用原裝“亞德克”組件,品質保證
產品規格Product specification
名稱 | 參數值 | ||||
Brand 品牌 | 必能順超聲波 | ||||
Technique Specification 規格 | 20KHZ 模擬線路 精密型機架 超聲波塑焊機 | ||||
Frequency 頻率 | 20KHZ | ||||
Model 機型 | BNS-2012 | BNS-2015 | BNS-2020 | BNS-2026 | |
Output the power 輸出功率 | 1200W | 1500W | 2000W | 2600W | |
Air Pressure 氣壓 | 1-7bar | 1-7bar | 1-7bar | 1-7bar | |
Head route of travel 焊頭行程 | 80mm | 80mm | 80mm | 80mm | |
Flap the system 振蕩系統 | Route線路 | Route線路 | Route線路 | Route線路 | |
Output Time 輸出時間 | 數字觸摸屏控制 | 數字觸摸屏控制 | 數字觸摸屏控制 | 數字觸摸屏控制 | |
Electric current designation 電流指示 | 電流表顯示 | 電流表顯示 | 電流表顯示 | 電流表顯示 | |
Input the electric Voltage 輸入電壓 | AC 220V | AC 220V | AC 220V | AC 220V | |
Shaper Size(L.W.H)MM 外形尺寸 | 670*480*1370 | 670*480*1370 | 670*480*1370 | 670*480*1370 | |
Net Weight 凈重 | 115kg | 115KG | 115kg | 117kg |
