超聲波設備研究與創新

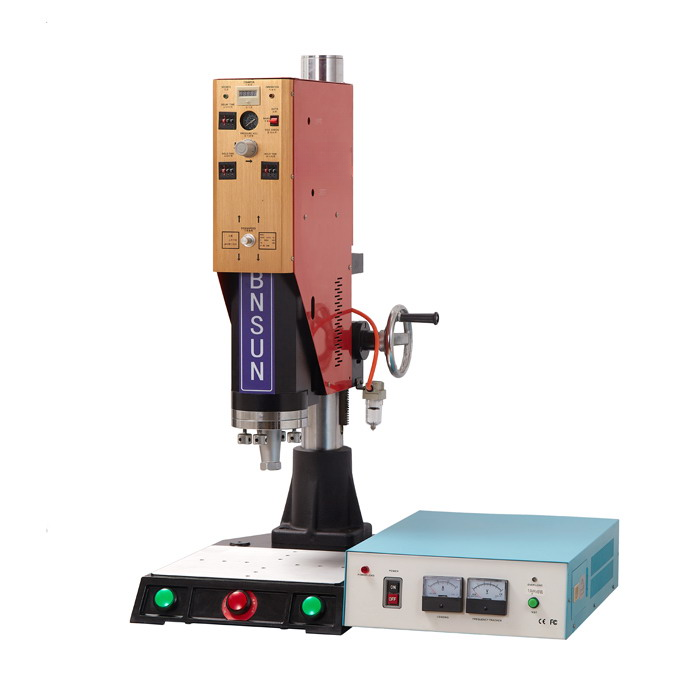

簡易型 模擬線路 超聲波塑焊機 （圓立柱結構）
產品特點product Features
- 15KHZ/20KHZ系列
- 簡易型 模擬線路 超聲波焊接機
（圓立柱結構）
整機特點:
●電箱內部采用模塊化電路設計，減少超聲波電信號干擾，確保超聲波輸出穩定
●采用定時編碼器和手動調模開關，控制焊接時間參數和調節模頭上下升降
●本機有兩種工作模式：手動模式、自動模式。手動模式：多用于調模水平校準或控制工件壓合程度 ，自動模式：用于正常塑料超聲波焊接工作
●設計專用硬件調頻裝置，保障電箱與換能器諧振
●電箱裝配電流表與電壓表，可觀測設備運行時的電流電壓數值，是否在正常范圍內，同時加裝電流報警指示燈，如遇到模具頻率和機器異常時，在發音波時之時會保持發亮，，以警示操作員及時處理
●換能器部分采用合資晶片換能系統，輸出強勁穩定、焊接時間短
●換能器盒上下運行采用直線軸承配合線性導向軸，導向穩定，剛性強
●模頭調模方式，手工微調限位裝置，四點式螺桿調整焊接面水平，調試模具更加快捷準確
●機架主體采用圓形立柱支撐，加厚立柱底座，保障剛性及精度，可自由調整高度，整機分體式結構，操作方便
●氣缸采用“亞德克”組件，全優質零件組件 ，品質保證
產品規格Product specification
名稱 | 參數值 | ||||
Brand 品牌 | 必能順超聲波 | ||||
Technique Specification 規格 | 簡易型 模擬線路 圓立柱結構 超聲波塑焊機 | ||||
Frequency 頻率 | 20KHZ | 15KHZ | |||
Model 機型 | BNS-2020 | BNS-2026 | BNS-1526 | BNS-1532 | |
Output the power 輸出功率 | 2000W | 2600W | 2600W | 3200W | |
Air Pressure 氣壓 | 1-7bar | 1-7bar | 1-7bar | 1-7bar | |
Head route of travel 焊頭行程 | 80mm | 80mm | 80mm | 80mm | |
Flap the system 振蕩系統 | Route線路 | Route線路 | Route線路 | Route線路 | |
Output Time 輸出時間 | 撥碼器控制 | 撥碼器控制 | 撥碼器控制 | 撥碼器控制 | |
Electric current designation 電流指示 | 電流表顯示 | 電流表顯示 | 電流表顯示 | 電流表顯示 | |
Input the electric Voltage 輸入電壓 | AC 220V | AC 220V | AC 220V | AC 220V | |
Size(mm)外形尺寸 L(長)*W(寬)*H(高) | Press 壓機 | 642*470*1365 | 642*470*1365 | 642*470*1365 | 642*470*1365 |
Generator 電箱 | 530*400*150 | 530*400*150 | 530*400*150 | 530*400*150 | |
Net Weight 凈重 | 82kg | 85KG | 81.5kg | 84kg | |
